Insérer échelle sur un plan 2D
Page 1 sur 1 • Partagez
- GFTimide
-
Date d'inscription : 24/02/2011
Nombre de messages : 30
Points : 56
Bonjour à tous,
J'aimerais ajouter une échelle sur me documents sketchup 2D : plans de masse... dans le cadre d'un dépôt de permis.
J'ai beau chercher je ne sais pas comment insérer une échelle en légende qui reste valable après impression.
QQn peut il m'éclairer ?
D'avance encore une fois un grand merci pour votre aide !
J'aimerais ajouter une échelle sur me documents sketchup 2D : plans de masse... dans le cadre d'un dépôt de permis.
J'ai beau chercher je ne sais pas comment insérer une échelle en légende qui reste valable après impression.
QQn peut il m'éclairer ?
D'avance encore une fois un grand merci pour votre aide !
- WutxoMoulin à parole
-
Date d'inscription : 02/12/2011
Nombre de messages : 600
Points : 1060
Age : 40
Localisation : Mont de Marsan (40)
Emploi : Architecte D.E.
Il faut que tu envoies sur Layouat.
Fichier => envoyer dans Layout
Après dans Layout tu peux mettre tes plans aux échelle que tu veux et rajouter du texte, légendes, etc.
Fichier => envoyer dans Layout
Après dans Layout tu peux mettre tes plans aux échelle que tu veux et rajouter du texte, légendes, etc.
- GFTimide
-
Date d'inscription : 24/02/2011
Nombre de messages : 30
Points : 56
ça c'est de la réponse express !!
merci bcp, je connaissais pas l'existence de ce module.
ça a l'air plus pratique aussi pour insérer les cotations, jusqu'à présent je les faisais dans sketchup.
Une idée de comment être sûr d'avoir mon modèle en entier au moment de l'export vers layout, il m'en manque toujours un morceau !
merci bcp, je connaissais pas l'existence de ce module.
ça a l'air plus pratique aussi pour insérer les cotations, jusqu'à présent je les faisais dans sketchup.
Une idée de comment être sûr d'avoir mon modèle en entier au moment de l'export vers layout, il m'en manque toujours un morceau !
- GFTimide
-
Date d'inscription : 24/02/2011
Nombre de messages : 30
Points : 56
Je viens de me relire et c'est pas hyper clair !
Pour être plus clair, au moment d'exporter vers layout je dois choisir le format de ma page, je choisis A4 paysage (car j'imprime en A4) et là je n'arrive pas à faire tenir mon modèle sur la feuille ; il dépasse.
J'ai essayé en A3 et ça rentre juste, le problème c'est que je vais imprimer sur du A4, une idée de comment réduire le modèle afin qu'il tienne sur du A4 ?
Autre chose je n'ai pas trouvé comment insérer l'échelle.
D'avance merci pour votre aide !
Pour être plus clair, au moment d'exporter vers layout je dois choisir le format de ma page, je choisis A4 paysage (car j'imprime en A4) et là je n'arrive pas à faire tenir mon modèle sur la feuille ; il dépasse.
J'ai essayé en A3 et ça rentre juste, le problème c'est que je vais imprimer sur du A4, une idée de comment réduire le modèle afin qu'il tienne sur du A4 ?
Autre chose je n'ai pas trouvé comment insérer l'échelle.
D'avance merci pour votre aide !
- Rin93Apprenti(e)
-
Date d'inscription : 30/12/2011
Nombre de messages : 15
Points : 31
Hello,
est ce que layaout est disponible avec la version gratuite de Sketchup ou uniquement avec la version pro ?
merci d'avance.
est ce que layaout est disponible avec la version gratuite de Sketchup ou uniquement avec la version pro ?
merci d'avance.
- WutxoMoulin à parole
-
Date d'inscription : 02/12/2011
Nombre de messages : 600
Points : 1060
Age : 40
Localisation : Mont de Marsan (40)
Emploi : Architecte D.E.
Il y a plusieurs solutions:GF a écrit:Pour être plus clair, au moment d'exporter vers layout je dois choisir le format de ma page, je choisis A4 paysage (car j'imprime en A4) et là je n'arrive pas à faire tenir mon modèle sur la feuille ; il dépasse.
1 => tu peux modifier l'échelle sur la droite dans la fenêtre pour
2 => tu clic 1 fois sur ton dessin, le contour devient jaune (il me semble) et après tu peux l'étirer (diagonal - droite/gauche - haut/bas)
Je pense que c'est la solution 2 que tu cherches.
- WutxoMoulin à parole
-
Date d'inscription : 02/12/2011
Nombre de messages : 600
Points : 1060
Age : 40
Localisation : Mont de Marsan (40)
Emploi : Architecte D.E.
Rin93 a écrit:Hello,
est ce que layaout est disponible avec la version gratuite de Sketchup ou uniquement avec la version pro ?
merci d'avance.
Il me semble que qu'en tu télécharge SU, t'as automatiquement Layout avec.
Vérifies là ou t'as stocké SU dans tes applications, dans le même dossier il doit y avoir tout.
Layout est disponible uniquement avec les versions Pro
@+
@+
-------------------------------------------------------------------------------------------------------------------------
Mon Blog : Plugins Sketchup ChrisP
- GFTimide
-
Date d'inscription : 24/02/2011
Nombre de messages : 30
Points : 56
Wutxo a écrit:Il y a plusieurs solutions:GF a écrit:Pour être plus clair, au moment d'exporter vers layout je dois choisir le format de ma page, je choisis A4 paysage (car j'imprime en A4) et là je n'arrive pas à faire tenir mon modèle sur la feuille ; il dépasse.
1 => tu peux modifier l'échelle sur la droite dans la fenêtre pour
2 => tu clic 1 fois sur ton dessin, le contour devient jaune (il me semble) et après tu peux l'étirer (diagonal - droite/gauche - haut/bas)
Je pense que c'est la solution 2 que tu cherches.
Merci pour ta réponse, j'ai essayé sans succès encore une fois...
1/ les options d'échelle a droite semblent s'appliquer aux cotations, j'ai beau les modifier ça ne change rien à mon modèle
2/ j'ai réussi à l'étirer mais le modèle ne rentre toujours pas sur la page...
Une idée ?
- WutxoMoulin à parole
-
Date d'inscription : 02/12/2011
Nombre de messages : 600
Points : 1060
Age : 40
Localisation : Mont de Marsan (40)
Emploi : Architecte D.E.
Tu peux régler l'échelle que quant ton dessin est en Ortho (sélectionnes ton plan + clic sur Ortho)
![Insérer échelle sur un plan 2D Captur34](https://i.servimg.com/u/f48/17/08/60/57/captur34.png)

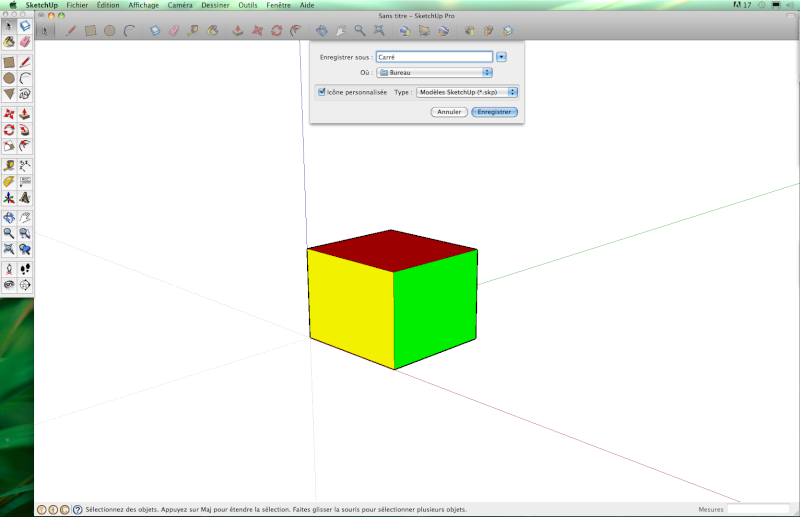

1 - enregistrer fichier
![Insérer échelle sur un plan 2D Captur25](https://i.servimg.com/u/f48/17/08/60/57/captur25.png)
2 - Envoyer à Layout
![Insérer échelle sur un plan 2D Captur26](https://i.servimg.com/u/f48/17/08/60/57/captur26.png)

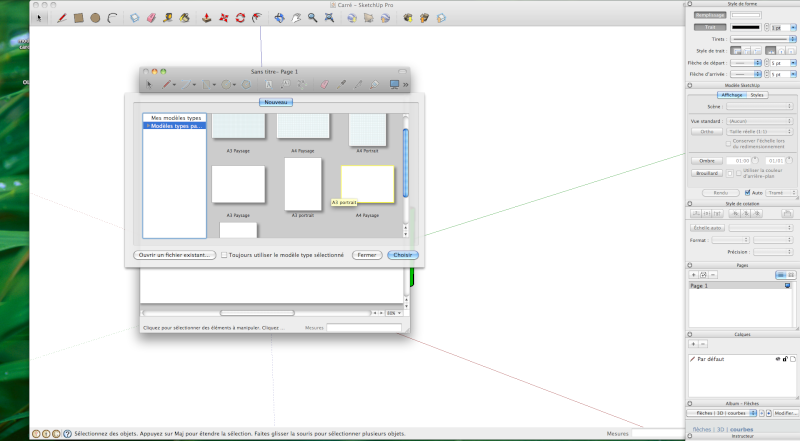

3 - Choix du format dans Layout
![Insérer échelle sur un plan 2D Captur27](https://i.servimg.com/u/f48/17/08/60/57/captur27.png)

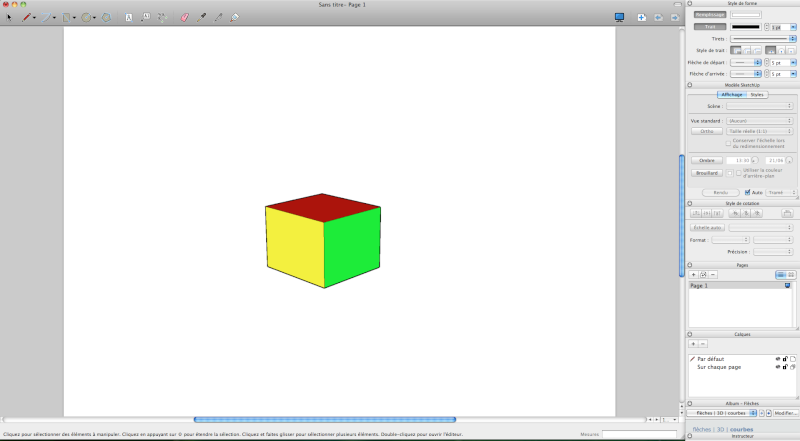

4 - Fichier importé dans Layout
![Insérer échelle sur un plan 2D Captur28](https://i.servimg.com/u/f48/17/08/60/57/captur28.png)
5 - 1 clic pour sélectionner le plan
Les contours de la sélection sont en bleu
![Insérer échelle sur un plan 2D Captur29](https://i.servimg.com/u/f48/17/08/60/57/captur29.png)
6 - Clic (+ laisser enfoncer) sur un coin ou milieu d'une ligne
Dans ce cas là, j'ai fais la manip' sur le coin de la sélection en haut à droite et j'ai glissé vers le coin en bas à gauche.
![Insérer échelle sur un plan 2D Captur30](https://i.servimg.com/u/f48/17/08/60/57/captur30.png)
6 - Même manip' pour que ton plan prenne toute la surface de ton format
![Insérer échelle sur un plan 2D Captur31](https://i.servimg.com/u/f48/17/08/60/57/captur31.png)
7 - Double clic sur ta sélection
Tu peux modifier la perspective comme dans SU avec l'outil orbite

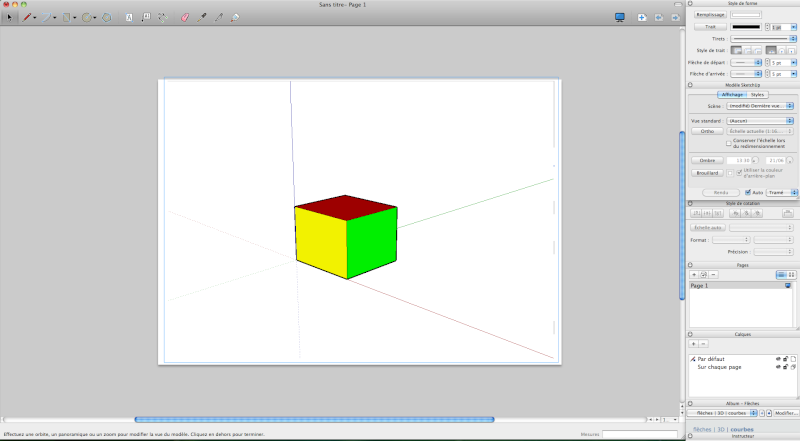

![Insérer échelle sur un plan 2D Captur32](https://i.servimg.com/u/f48/17/08/60/57/captur32.png)
8 - Modification de la perspective ou avec la molette de ta souris l'éloignement ou le rapprochement du plan
![Insérer échelle sur un plan 2D Captur33](https://i.servimg.com/u/f48/17/08/60/57/captur33.png)
![Insérer échelle sur un plan 2D Captur34](https://i.servimg.com/u/f48/17/08/60/57/captur34.png)
1 - enregistrer fichier
![Insérer échelle sur un plan 2D Captur25](https://i.servimg.com/u/f48/17/08/60/57/captur25.png)
2 - Envoyer à Layout
![Insérer échelle sur un plan 2D Captur26](https://i.servimg.com/u/f48/17/08/60/57/captur26.png)
3 - Choix du format dans Layout
![Insérer échelle sur un plan 2D Captur27](https://i.servimg.com/u/f48/17/08/60/57/captur27.png)
4 - Fichier importé dans Layout
![Insérer échelle sur un plan 2D Captur28](https://i.servimg.com/u/f48/17/08/60/57/captur28.png)
5 - 1 clic pour sélectionner le plan
Les contours de la sélection sont en bleu
![Insérer échelle sur un plan 2D Captur29](https://i.servimg.com/u/f48/17/08/60/57/captur29.png)
6 - Clic (+ laisser enfoncer) sur un coin ou milieu d'une ligne
Dans ce cas là, j'ai fais la manip' sur le coin de la sélection en haut à droite et j'ai glissé vers le coin en bas à gauche.
![Insérer échelle sur un plan 2D Captur30](https://i.servimg.com/u/f48/17/08/60/57/captur30.png)
6 - Même manip' pour que ton plan prenne toute la surface de ton format
![Insérer échelle sur un plan 2D Captur31](https://i.servimg.com/u/f48/17/08/60/57/captur31.png)
7 - Double clic sur ta sélection
Tu peux modifier la perspective comme dans SU avec l'outil orbite
![Insérer échelle sur un plan 2D Captur32](https://i.servimg.com/u/f48/17/08/60/57/captur32.png)
8 - Modification de la perspective ou avec la molette de ta souris l'éloignement ou le rapprochement du plan
![Insérer échelle sur un plan 2D Captur33](https://i.servimg.com/u/f48/17/08/60/57/captur33.png)
- GFTimide
-
Date d'inscription : 24/02/2011
Nombre de messages : 30
Points : 56
Merci énormément pour cette réponse super précise et détaillée !
J'ai compris la manip ! effectivement il me manquait le bouton Ortho.
Maintenant il me reste à insérer l'échelle, j'ai beau cherché, je n'ai pas réussi à trouver comment faire
J'ai compris la manip ! effectivement il me manquait le bouton Ortho.
Maintenant il me reste à insérer l'échelle, j'ai beau cherché, je n'ai pas réussi à trouver comment faire
- WutxoMoulin à parole
-
Date d'inscription : 02/12/2011
Nombre de messages : 600
Points : 1060
Age : 40
Localisation : Mont de Marsan (40)
Emploi : Architecte D.E.
Après pour ton cartouche c'est que de la construction.
Tu vas dans tes outils en haut de page. T'as l'outil plume (pour écrire) c'est le celui qui est enfoncé
![Insérer échelle sur un plan 2D Captur35](https://i.servimg.com/u/f48/17/08/60/57/captur35.png)
Tu peux modifier tes traits de tableau avec la fenêtre style de forme
![Insérer échelle sur un plan 2D Captur36](https://i.servimg.com/u/f48/17/08/60/57/captur36.png)
Le mieux est que tu te fasses un cartouche type sur un format A4, tu le mets en bas à gauche et t'enregistre ton format comme modèle type.
Comme ça tu n'as plus à t'embêter à refaire à chaque fois le cartouche.
![Insérer échelle sur un plan 2D Captur37](https://i.servimg.com/u/f48/17/08/60/57/captur37.png)
Tu vas dans tes outils en haut de page. T'as l'outil plume (pour écrire) c'est le celui qui est enfoncé
![Insérer échelle sur un plan 2D Captur35](https://i.servimg.com/u/f48/17/08/60/57/captur35.png)
Tu peux modifier tes traits de tableau avec la fenêtre style de forme
![Insérer échelle sur un plan 2D Captur36](https://i.servimg.com/u/f48/17/08/60/57/captur36.png)
Le mieux est que tu te fasses un cartouche type sur un format A4, tu le mets en bas à gauche et t'enregistre ton format comme modèle type.
Comme ça tu n'as plus à t'embêter à refaire à chaque fois le cartouche.
![Insérer échelle sur un plan 2D Captur37](https://i.servimg.com/u/f48/17/08/60/57/captur37.png)
- Contenu sponsorisé
Sujets similaires
» [ SKETCHUP / LAYOUT ] Echelle d'un plan sur LAYOUT
» [ARCHICAD] Mise en page copier/inserer un dessin/plan de façade dans une cartouche.
» [ SKETCHUP Layout ] Etiquette pour inserer l'échelle des différentes vues dans Layout
» Tutoriels SketchUp Pro Layout, mise en plan à l'échelle
» [ SKETCHUP généralité ] Mise a l'echelle 1 plan impossible avec nouvelle imprimante Epson Ecotank
» [ARCHICAD] Mise en page copier/inserer un dessin/plan de façade dans une cartouche.
» [ SKETCHUP Layout ] Etiquette pour inserer l'échelle des différentes vues dans Layout
» Tutoriels SketchUp Pro Layout, mise en plan à l'échelle
» [ SKETCHUP généralité ] Mise a l'echelle 1 plan impossible avec nouvelle imprimante Epson Ecotank
Créer un compte ou se connecter pour répondre
Vous devez être membre pour répondre.
Page 1 sur 1
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
