Autocad 2012 - Coupes et élévations

**Gexx** · **Gexx** Mer 29 Mai 2013 - 14:29

Bonjour,

Malgré mes recherches, je ne trouve pas la réponse à mes questions.
Pourriez-vous m'expliquez la procédure à suivre pour effectuer des élévations et des coupes dans autocad 2012. (Mon dessin est en 3D).

D'avance merci pour votre aide.

Gexx

**tenrev** · **tenrev** Mer 29 Mai 2013 - 14:37

tu ouvres totocad , tu attaches ton ordi avec une corde tu fais une élévation de l'ensemble au dessus du vide et tu coupes la corde rigole

bon désolé , mais je ne suis pas un fan .....mais d'autres utilisateurs présent ici vont certainement t'aider aurevoir

**Gexx** · **Gexx** Mer 29 Mai 2013 - 15:02

Bon j'vais p'être pas tenter ta méthode... langue

Tu ne m'en veux pas ???

J'suis à deux doigts de me rabattre vers Sketchup tellement j'ai pas l'habitude de la 3D avec Autocad, m'enfin... je vais m'acharner une journée de plus, si c'est trop la lutte, j'irai voir Sketchup...

**tenrev** · **tenrev** Mer 29 Mai 2013 - 15:31

Gexx a écrit: Bon j'vais p'être pas tenter ta méthode... Tu ne m'en veux pas ???

non non je ne t'en veux pas fou

, je n'utilise autocad que pour modifier des plans 2d et je n'ai qu'une vieille version 2002 , je n'ai jamais fait de 3d avec , mais certainement qu'avec la version 2012 c'est plus performant vu que yanosh et titi95 font de belles modélisations 3d avec : https://www.biblio3d.com/t6271-prototype-sous-autocad

**Titi95** · **Titi95** Mer 29 Mai 2013 - 15:55

Le problème c’est que je ne sais pas ce que tu sais ou pas sur la 3D parton de rien…

Pour toute élévation de 2D a 3D il faut que les formes soit fermées et surtout unie avec « région »
"_region"

N’oublie pas, il y a 2 façons de travailler en 3D, comme dans beaucoup de soft, en solide et en maillage. Il ne se travaille pas pareil.

Si ta région n’est pas fermée il peu créer juste des surfaces.

Pour les coupes, tu parles de quoi d’une vue en coupe ou couper une pièce

Vue en coupe : c’est ajustement 3D « '_3dclip » oublie pas de définir ta limite de fond avec les icones en haut

Pour couper une pièce il y a plein de solution : outil section « _slice » en fait partie

en "" c'est la commande direct mais tu trouves aussi son icone clindoeil

**Gexx** · **Gexx** Mer 29 Mai 2013 - 16:17

J'suis allé voir ton prototype... ben j'aurais p'être pas du... respect

respect pour ta maitrise du logiciel!!! J'ai pris une sacré tarte là !!!!

En fait, j'ai dessiné les murs de ma maison en 3D avec la fonction solide. J'aimerai faire une élévation des murs dans l'espace papier pour les coter.
Je ne trouve pas comment faire. Quand je me sers de la vue du cube, je me retrouve avec des murs devant les murs que je veux coter... Une idée ?

**Titi95** · **Titi95** Mer 29 Mai 2013 - 16:29

lol oui autocad je le connait un peu clindoeil

mais on a beau essayer on ne le maitrisea jamais entierrement.
si tu es curieux voici mon blog :
http://dessindus.blogspot.fr/

bon sinon pour ton problème c'est que tu utilises pas les bon thermes je pense.

tu veux une vue de face dans ton espace papier et non une élévation d'un solide ou profile ?

Pour la vue, tu va dans ton espace papier, tu créer une fenêtre si c'est pas déjà fait, (affichage /fenêtre)

tu clic dedans et ensuite tu sélectionnes la vue que tu souhaites avec l'icone face, derrière coté...
Tu peu donc aussi y faire figurer des caméras donc en vue iso.

Tu travail comment , icone ou ruban ? j'imagine icone si tu es ancien d'autocad.

**Gexx** · **Gexx** Mer 29 Mai 2013 - 16:38

Je confirme... j'utilise les icônes, je n'arrive pas à m'y faire au ruban.
J'ai utilisé la méthode que tu indiques, avec les faces mais le problème est le suivant:
Je voudrais voir le mur de refend mais je me retrouve avec le mur du pignon devant... je pense qu'il faudrait donc que je coupe pour obtenir que le mur de refend... je ne sais pas si c'est très clair... je voudrais couper devant le mur de refend afin d'obtenir une élévation du ce mur.

**Gexx** · **Gexx** Mer 29 Mai 2013 - 16:43

Je viens de faire un tour sur ton blog, m'enfin... un mini tour... et je n'irai pas plus loin!!!!!!!! fou

j'vais lacher une larme sur ce coup là ??? La seconde claque de la journée respect

Tu es sur que tu fais ça avec Autocad ????? j'ai raté un truc avec ce soft...

**Titi95** · **Titi95** Mer 29 Mai 2013 - 16:48

Gexx a écrit:Je confirme... j'utilise les icônes, je n'arrive pas à m'y faire au ruban.
J'ai utilisé la méthode que tu indiques, avec les faces mais le problème est le suivant:
Je voudrais voir le mur de refend mais je me retrouve avec le mur du pignon devant... je pense qu'il faudrait donc que je coupe pour obtenir que le mur de refend... je ne sais pas si c'est très clair... je voudrais couper devant le mur de refend afin d'obtenir une élévation du ce mur.

oui tu as un mur devant celui que tu veux regardé, utilise la fonction que j'ai indiquée plus haut

n'utilise pas le therme élévation pour dire que tu veux une vue de face, car c'est plus utilisé pour faire épaissir une surface clindoeil

**Titi95** · **Titi95** Mer 29 Mai 2013 - 16:51

Gexx a écrit:Je viens de faire un tour sur ton blog, m'enfin... un mini tour... et je n'irai pas plus loin!!!!!!!! j'vais lacher une larme sur ce coup là ??? La seconde claque de la journée Tu es sur que tu fais ça avec Autocad ????? j'ai raté un truc avec ce soft...

lol

oui tout est avec Autocad et certain rendu et donc mise en scène sont fait également avec Lumion (qui à aussi sa propre bibliothèque)

et oui autocad a évolué depuis la 98 (comme d'autre soft), imagine j'ai connu la V10 lol

**Gexx** · **Gexx** Mer 29 Mai 2013 - 17:00

Ok, donc une vue de face de mon mur de refend langue

Je crois que je vais essayer de me relire avant de poster... :icon_wink:
Je viens de tenter avec la fonction "'_3dclip" je me retrouve avec un petit texte au niveau du plan... mais je ne sais pas quoi en faire, lol.
Sinon, j'ai bien utiliser la fonction "_region" avant d'extruder mes montants en bois.

**Titi95** · **Titi95** Mer 29 Mai 2013 - 17:21

Voici une vidéo de comment je procède (avec ma petite chaufferie en cours...)

c'est du rapide, juste pour voir le principe.

l'avantage de cette vidéo c'est qu'il y à les commandes que j'utilise affichées sur la gauche

https://chronicle.autodesk.com/Main/Details/573df126-75ca-410c-81fc-6827ee1fab10

**Gexx** · **Gexx** Mer 29 Mai 2013 - 17:32

Merci beaucoup, je vais aller voir ça.
Je viens de parcourir l'aide téléchargée hier avec tes liens en MP, je comprends mieux comment procéder, je vais essayer d'approfondir ça... je viens de générer une coupe 2D... mais c'est du bonheur ça!!! Dire que je me suis fait chi_____ à tout faire en 2D la première fois!! C'est décidé, je reste sur Autocad mdr2

Tu m'as convaincu.

**Titi95** · **Titi95** Mer 29 Mai 2013 - 17:35

lol si ca peu t'aider, je n'ai pas d'action chez eux langue

sache quand même, pour sketchup il y a pas mal de monde pour t'aider ici , (on est très peu sur Autocad sur ce forum)

**Fab** · **Fab** Jeu 30 Mai 2013 - 8:27

Salut Gexx, pourrais tu me donner ton fichier en 3d sous DWG en Autocad 2004, je travail avec et je vais te sortir les vues en 2d... beret

**Fab** · **Fab** Jeu 30 Mai 2013 - 9:34

Je viens de voir ton blog Titi, c'est du bon boulot...je n'ai pas voulu me lancer dans la 3d sur Autocad pour tant j'ai une une formation mais c'était trop l'usine à gaz ensuite j'ai eu aussi une formation sur 3d max même chose, et après il y a eu SU et là tu vois la différence, trop cool!!
j'ai vu dans le post avec Gexx qu'il utilise souvent le mot "Elévation" mais avant quant on faisait les facades on parlait toujours de faire des élévations et des pignons le terme c'est transformé avec extruder pour les volumes. Bravo pour ton blog... bravo

**Titi95** · **Titi95** Jeu 30 Mai 2013 - 9:44

Merci pour mon blog, c'est juste un truc comme ca pour regrouper un peu ce j'ai fait en 3D, mais je peu pas tout mettre.

Ok je comprend mieux ce therme employé, mais sur le coup j'étais un peu perdu.

**Fab** · **Fab** Jeu 30 Mai 2013 - 10:56

Voici une méthode que j'utilise pour construire mes façades en 2d à partir de la 3d.
Imaginons une façades 3d sous Autocad ou une de SU (celle-ci vient du net, Autocad)
Autocad 2012 - Coupes et élévations Fac_au10

Autocad 2012 - Coupes et élévations Fac_au10

Ensuite un import DWG sous SU
Autocad 2012 - Coupes et élévations Imp_fa10

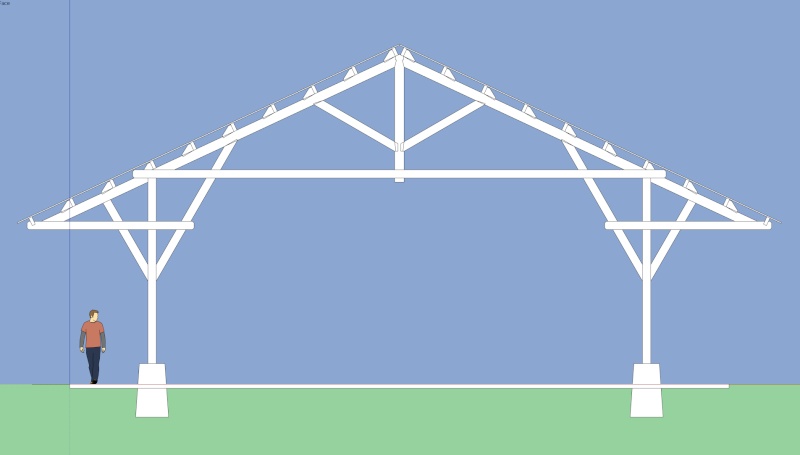

Puis une fois sous SU, ce mettre en mode "caméra projection parallèle" ensuite avec l’icône "vues" prendre les différentes vues en fonction de ce que vous souhaitez et l'exporter en "graphique 2d"
Autocad 2012 - Coupes et élévations Fac_2d10

Autocad 2012 - Coupes et élévations Fac_2d10

Autocad 2012 - Coupes et élévations Fac_su10

Et voici une fois exporté les vues sous Autocad pour la constructions de vos futures façades ou pignons
Autocad 2012 - Coupes et élévations Imp_fa11

Autocad 2012 - Coupes et élévations Imp_fa11

Autocad 2012 - Coupes et élévations Imp_fa12

Alors il y en a qui vont me dire, pourquoi ne pas faire la manip sous Autocad directement, comme je ne modélise pas sous Autocad cela et plus facile pour moi, et pour ceux qui connaissent Autocad pas de risque en mode d'accrochage de prendre des traits en arrière plans.
Voilà si vous avez des questions n’hésitai pas. aurevoir

**Titi95** · **Titi95** Jeu 30 Mai 2013 - 10:59

effectivement sous Autopcad on peu le faire aussi rapidement avec la fonction "SOLPROFIL" par exemple, qu'on utilise dans une fenêtre et nous met en 2D avec les pointillé en cache.

**Fab** · **Fab** Jeu 30 Mai 2013 - 11:04

Titi95 a écrit:effectivement sous Autopcad on peu le faire aussi rapidement avec la fonction "SOLPROFIL" par exemple, qu'on utilise dans une fenêtre et nous met en 2D avec les pointillé en cache.

Les pointillés en cache sont actifs en mode d’accrochage? si oui c'est le risque que je parlais. c'est une fonction qui est aussi sous 2004?

**Titi95** · **Titi95** Jeu 30 Mai 2013 - 11:13

les pointillés sont sous un calque , donc on peu l'activer ou pas

cette fonction est très vielle et je l'utilisait déjà sur la 2004 (mes débuts de 3D en usine)

**Fab** · **Fab** Jeu 30 Mai 2013 - 11:25

Titi95 a écrit:je l'utilisait déjà sur la 2004 (mes débuts de 3D en usine)

Merci pour la commande Titi, j'ai fais une tentative mais généralement la 3d provient de SU, alors je reste sur ma petite méthode et sur d'être en 2d point zéro, qui ma valu une petite leçons en plans de voirie il y a 3ans le géomètre ne m'a pas donné le plans en 2d point zéro et j'ai réalisé mon plan sur une voie de 800m et une partie ce retrouvait en 3d, coup de bol pour moi je m'en suis apercu par une ouverture sur un mur alors que sur place le mur était plein.Alors aujourd'hui je demande les plans en 2d point zéro. Mais merci quand même pour le tuyau. beret

Et pour l'usine à gaz je confirme.... f-ordi2

**Gexx** · **Gexx** Jeu 30 Mai 2013 - 17:02

Salut fab,

Je viens tout juste de voir que tu avais répondu à la discussion, je te remercie beaucoup pour ta proposition de me faire les vues en 2D.
Il faut que je termine mon dessin en 3D, on va dire que je dois être à environ 60%... Je m'amuse terrible à dessiner les montants bois, le plancher OSB... etc...
Euuuuuhhh ???? Sinon ça veux dire quoi SU ?? Désolé... faut pas m'en vouloir rouge

mais je ne connais pas ce soft ?

**Titi95** · **Titi95** Jeu 30 Mai 2013 - 17:56

SU --> SketchUp clindoeil
