designspark Logiciel Gratuit puissant,Efficace et en francais

bonjour a tous,

j'ai découvert un logiciel puissant et efficace pour sketchup.

designspark et avant tout pour tous ce qui est mécanique, mais il permet de lisser les arrêtes comme le plugin round Corner de sketchup sauf que ça bug pas quand l'objet deviens trés gourmand.

il créait les Booléen, creusé etcetc... comme sketchup , le plus c'est qu'il accepte le fichier sketchup version 8 et les precedente version, la version 2013 j'ai pas essayé.

Pas de rejet sur les facette il ne crée pas de comme ferais 3ds max la triangulation de chaque facette ça se presente comme sur setchup.

plus astuce on peut crée des objet simple sous sketchup , ensuite exporter et peaufiné le travail sous designspark ensuite exporter en format sketchup, stl, obj dxf mdf et image, le fichier xaml je ne sais pas du tout ce que sait.

une fois exporter sous sketchup pensez qu'il peut vous demandez si il faut corrigé les erreur j'ai essayé que certaine face on été supprimé, mais des que j'ai dit ne pas corriger aucune face été suprimé .

je vous joint quelques aperçu. et voici le liens de cette merveille. http://www.designspark.com/eng/page/mechanical

aperçu sketchup


aperçu designspark


Lissage des arrêtes on peut en sélectionner plusieurs a la fois.

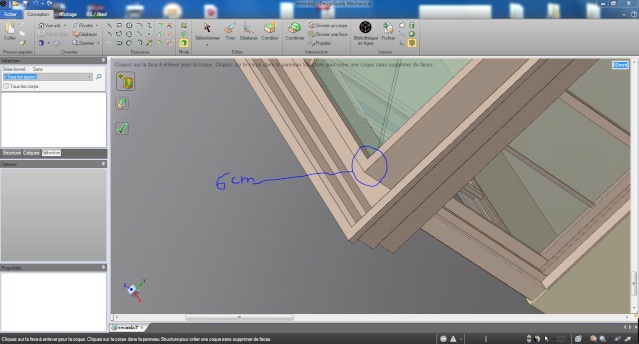

ceci et interessant il appel ça outil coque moi j'aurais appeler ça creusé mais on remarque qu'il suit la même forme que l'exterieur.


Sans re selectionner sur l'outil coque on peut changer la valeur sur l'épaisseur de même pour les autres outils.


Bon je n'ai pas vraiment tout exploiter il peut aussi fair vue plan, crée une coupe sans qu'on voit le creux comme dans sketchup qui plsu est il fait des hachure automatiquement en coupe .

Alors au debut pour crée un rectangle c'est les outil "esquisse" une fois crée cliquer sur selection et selectionner le rectangle ensuite cliquer sur combler pour crée une face.
Ensuite cliquer sur Tirer et étirer la face ça extrude.

Bon voila le seul bémol pour le moment c'est qu'il importe pas du dxf

je n'ai pas tout exploité, je sais qu'il change les couleur des faces je pense que c'est un plus pour certains détail que peut difficilement faire avec sketchup ou gagner en temps.

il faut l'essayer, j'ai pris en mains une bonne journée car l'habitude des raccourci de sketchup exemple zoomé avec la molette , sur designspark c'est la molette inverser.

On peut changer les unité, il y a un tuto que je n'ai pas essayer donc je ne peu rien dire si il est en anglais mais je crois qu'il y a du francais sur youtube.

il fait 500mo et des poussieres il marche sous xp jusq'a windows 8

Salut,

Merci pour l'info, j'y jetterais sans doute un œil à l'occas

nicolaco a écrit:Salut,

Merci pour l'info, j'y jetterais sans doute un œil à l'occas

Ok, j'ai remarquer un avantage, la j'ai converti des lettres 3D de sketchup et comme tu le sais sous sketchup les lettre ne sont pas affiné on voit bien les polygones. Des que j'ai importer les lettres sur Designspark il a de suite affiné les courbes. Possible que ça se regle dans l'option de l'importation de ficher.

Voila pour cette mise à jour.

Ceux qui sont intéressé par l'électronique designpark a un logiciel la dessus en 2D crée ses propre circuit imprimé et il est gratuit de chez gratuit.

Bonjour,
moi aussi j'ai pas mal expérimenté avec Designspark qui est à disposition Via Radiospare.
En fait il s'agit du logiciel SPACECLAIM, un bon entre deux entre Solidworks et ketchup, un peu orienté mécanique tout de mm.

Enfin trouvé le temps de charger DesignSpark! Nouvelle Version 2(c'est gratuit)
En fait c'est SpaceClaim gratoche!
Une des meilleures ergonomie dans le CAD!
C'est Pâques!

Marche impec! Le seul truc c'est qu'il ne sort que du STL ou Obj voire du SKP!
Il faut donc bricoler pour avoir du Nurbs dans moi


Et hop c'est du Nurbs dans Moi!

Bon j'ai regardé de plus près la bête!
DesignSpark (Le SpaceClaim light) ou Sketchup sous stéroïdes!

C'est violent! On n'a pas toutes les fonctions de SpaceClaim c'est sûr, mais bon pour le prix c'est déjà bestial!
Ouvre du SKP (V3 à 2014  et exporte du SKP même formats!  Ainsi bien sûr que de l'obj, stl etc..
Par contre s'il importe du Nurbs (Step) on ne peut l'utiliser que comme "fond d'accroche" ! Dommage pour Moi!

Dans la version actuelle, il n'y a pas la fonction Miroir d'un volume déjà "existant"!
Par contre on peut dessiner en mode miroir! En 2D ou 3D!
(dessiner une simple ligne, la sélectionner: puis Clic Droit / Définir Ligne de Symétrie )

D'où le casse-tête : y a-t-il une astuce pour palier ce petit manque!


Ceci n'est pas la solution : car ici ce n'est que du dessin ou modification en miroir!
Car cette fonction "miroir" ne part pas d'un volume déjà fait! Ne le prend pas "au vol"!
Elle ne marche que depuis sa création à partir de Zéro!
La solution triviale (ou presque on utilise un "composant" que l'on retourne pour les objets qui ont 2 axes de symétrie, mais pour celui-ci c'est râpé pour l'instant à cause de la non symétrie sur les Z!

Autre petit truc, j'ai pas encore trouvé mieux pour simuler le PushPull de SketchUp!

La face(s)individuelle(s) "dessinée" résultante après un congé n'est pas "PushPullable" directement!
je n'ai trouvé pour l'instant que cette astuce : la dupliquer et re-rentrer dans le choux du volume!
Y-a-t-il mieux ? (la division d'une face ou d'un corps ne marche pas dans ce cas là! )

Et pour les questions posées : peut-on changer d'Unité?
Oui on peut! Car le millimètre pour un terrain de foot...

La molette agit à l'envers de la normal pour le Zoom?
On peut changer le sens aussi!

Et des tonnes d'autres choses!
Menu Fichier / Options de DesignSpark (bouton en bas de la boîte de dialogue!

merci Pilou

héhé, j'ai trouvé, c'était vicieux, mais bon pas sûr que cela aille plus vite ni aussi facile que
ma première version avec "Duplicate"!
Sélectionner strictement 3 arêtes (1, 2, 4 cela ne marche pas)

Encore mieux mais celui-là on me l'a soufflé! (THX Burr)
On sélectionne le coté du congé puis la face avec CTRL (ou l'inverse total)
Je l'ai bien raté celui-là!

Et une petite astuce pour récupérer les fichiers venant de Moi ou autres en STEP !

Normalement importer le format STP est en lecture seule donc "Inerte"
ne servant que de "fond d'accroche" donc pas terrible!

Mais grosse astuce!
Importer le fichier STEP
Dessiner une sphère par exemple
Aller sur la tête de "l'arborescence"
Clic Droit / "Verrouiller"
Et hop magie de la programmation, l'objet STEP devient manipulable!
Il n'y a plus qu'à changer cette vilaine couleur noire!

C'est Pâques!
Il s'avère que l'on peut créer des Fichiers PDF 3D!

Et donc du Moi en Step en PDF 3D!
J'ai laissé la sphère "passerelle" gommeuse de verrous !



Si vous voulez le fichier PDF 3D, il est là!

Pleins de trucs et astuces! VF

Et là j'avais simplement oublié de cliquer sur le cadre bleu pour avoir les "propriétés contextuelles" histoire de le cacher!

Arf je crois que je viens de trouver comment récupérer les objets de DesignSpark Mechanical dans MOI!   (ou n'importe quel programme 3D nurbs)

Faut juste utiliser Fusion 360 (on y revient) qui a le bon goût de récupérer du format SAB!
Et le format SAB on a vu comment il était généré directement par le format RSDOC!
(suffit de renommer le fichier toto.rsdoc en toto.zip et d'aller fouiller dans le toto dzippé où se trouve le fichier SAB (dans le dossier SpaceClaim/geometry)!

Quant à fusion 360 c'est écrit encore plus nettement qu'avant!

Free for students, enthusiasts, hobbyists, and startups
Full use of Fusion 360 Ultimate for [size=200]as long as you need it![/size]

Start by downloading the 30-day trial
Once you’re in, simply register for free use

C'est-y pas merveilleux?
Cela ne serait pas Pâques que je croirais que c'est Noël!
