Re: Plan de masse

**cyb2447** · **cyb2447** Mar 16 Sep 2014 - 14:28

cqld a écrit:Pour ma part j'effectue au besoin un export Artlantis ombré et via Archicad j'exporte que mes annotations 2D + mise en page Archicad ou Indesign.

Plus sexy non ?!

sympa j'aime bien
, moi je fait ça en hachure image .

**Archi43** · **Archi43** Mar 16 Sep 2014 - 15:31

Effectivement, le rendu est joli. Mais pas de cotation automatique ni de mise à jours.

Après tout dépend de l'utilisation qu'on fait du plan. Entre un concours et un EXE on a pas besoin de la même chose.

**Farkas** · **Farkas** Mar 16 Sep 2014 - 19:47

Il est possible d'obtenir un résultat similaire en procédant comme suit :
- Axono vue du dessus -> créer un doc3D filaire
- Axono vue du dessus -> générer une vue 3D rendu C4D
- Dans le Doc 3D, insérer le rendu C4D et le placer en arrière-plan
- créer un détail à partir de tout ça et ajouter les annotations dans le détail

L'avantage de cette technique, c'est qu'on reste dans ArchiCad et on ne perd pas la mise à jour du modèle à chaque modif.

**yannickniort** · **yannickniort** Mar 16 Sep 2014 - 22:13

ça à l' air pas mal....tu as un tuto pour ça mon Farkas ?
Le plan de masse est le document le plus important du PC.... donc c'est pas rien....
Et tu m' as l' air de bien maitriser...

**Farkas** · **Farkas** Mer 17 Sep 2014 - 0:05

J'en ferai un à l'occasion clindoeil

**yannickniort** · **yannickniort** Mer 17 Sep 2014 - 6:57

Super.... si tu peux faire ça pour une maison individuelle.....ce serait top.
Autant commencer par le plus simple....

**Archi43** · **Archi43** Mer 17 Sep 2014 - 8:30

Un gros +1 pour la méthode Farkass.

En fait le concept est assez simple : il s'agit de superposer une vue "image" tirée d'un rendu 3D vue du haut à une vue vectorielle sur la mise en page Archicad. Du coup les deux se mettent à jour automatiquement.

Attention à bien prendre une mise à jour manuelle pour la vue 3D.

**morbiteus** · **morbiteus** Mer 17 Sep 2014 - 12:20

+1 avec Farkas.
+1 avec Yannick, les tutos de Farkas sont rares ces temps-ci.... siffle

**hoz74** · **hoz74** Mer 17 Sep 2014 - 14:04

Perso, depuis quelques temps j'utilise une technique que j'ai vue sur le site d'Eric Wilk

dans ma mise en page j'ai 2 plans de vue qui se superposent

Le premier :
en gros tous les calques terrain / aménagements, cotes, etc... sans le bâtiment (une zone vide à l'endroit des murs)

Le 2eme
uniquement les calques nécessaires au plan de toiture sauf cotations

Je combine les 2 dans la mise en page, et zou, tout est automatique, hachuré, en couleurs, les priorités des dalles/maillages sont identiques à ce que tu as sous le yeux en feuille de travail.

C'est clair et net, ça prend vachement moins de temps que de recréer une hachure pour chaque élement (ce que je faisais avant)
tu peux gérer une ombre portée si t'as besoin sur un autre plan de vue si t'as envie de faire 1 étape supplémentaire.

**yannickniort** · **yannickniort** Mer 17 Sep 2014 - 18:29

Tu as un exemple pour illustré.....
Sur une maison de préférence....
Merci d' avance

**Christophe Fortineau** · **Christophe Fortineau** Jeu 6 Nov 2014 - 17:25

yannickniort a écrit:Bonsoir,
Je voulais savoir si qq' un avait un tuto bien fait sur le plan de masse sur Archicad ?

Voici le lien vers le Tuto que j'ai réalisé pour le bien être de mes collègues
C'est un Tuto pour plan masse avec ombres et cotations le tout dynamique et paramétrable bien sûr
(Cliquez sur l'image pour télécharger le pdf via Dropbox)

Plan de masse - Page 2 Par_dy10

La logique d'apport des cotations de niveau pour le terrain vaut de la même manière pour les cotations de toitures : vue supplémentaire sur la mise en page (ce qui permet de rendre le tout dynamique au fur et à mesure des modifications de la maquette).

cqld

#tutoarchicad

**Farkas** · **Farkas** Jeu 6 Nov 2014 - 18:46

Joli tuto cqld clindoeil

Ta solution est pas mal du tout, dans le sens où tout reste bien automatisé.
Mais ...
- Ca t'oblige à utiliser des matières en fonction du rendu souhaité en implantation (ce n'est pas toujours souhaitable quand on veut des façades réalistes en couleur)
- Ca génère une multitude de triangles dès que ton terrain n'est pas plat, c'est d'autant plus visible quand le relief est marqué
- Impossible de coter les éléments 3D projetés directement dans le document 3D (je parle des cotes en longueur, pas les niveaux)

C'est pour toutes les raisons que j'ai énuméré que j'ai opté pour les implantations semi-automatiques. Je ferai un tuto moi aussi à l'occasion.

**Christophe Fortineau** · **Christophe Fortineau** Jeu 6 Nov 2014 - 20:48

Les facettes sont bien presentes sur mon terrain mais je les ai masqué astucieusement.
j'ai hate de voir une solution bis.

**Coulou** · **Coulou** Ven 7 Nov 2014 - 9:34

Farkas a écrit:Joli tuto cqld

+1

Farkas a écrit:
Mais ...
- Impossible de coter les éléments 3D projetés directement dans le document 3D (je parle des cotes en longueur, pas les niveaux) ...

+1

**Coulou** · **Coulou** Ven 7 Nov 2014 - 10:02

cqld a écrit:... Voici le lien vers le Tuto que j'ai réalisé pour le bien être de mes collègues ...

Puis-je te rajouter à la liste des tutos?

**nono.lerat** · **nono.lerat** Ven 7 Nov 2014 - 10:03

ça marche super bien y compris côtes horizontales !
je les ai mise sur mon étage et j'ai côté avec mon étage fantôme
comme CQLD à créé ses côtes altimétriques :

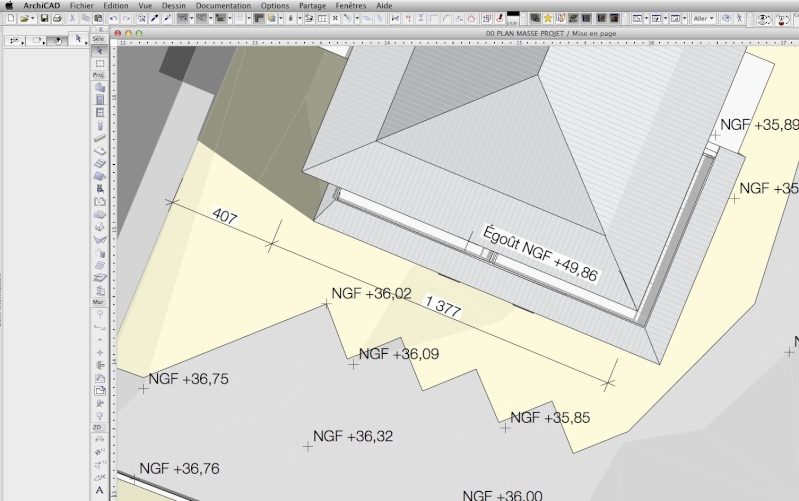

Plan de masse - Page 2 Essai11

par contre, j'ai un soucis,
sur mes 2 dernières maisons à droite, j'ai le toit plus sombre que toutes les autres ! hmm

**Christophe Fortineau** · **Christophe Fortineau** Ven 7 Nov 2014 - 10:37

nono.lerat a écrit:ça marche super bien y compris côtes horizontales !
je les ai mise sur mon étage et j'ai côté avec mon étage fantôme
comme CQLD à créé ses côtes altimétriques :

Sublime ton plan masse !
Sinon ok pour cote dynamique sur mon plan masse 3d direct ! Même pas peur ! fou2

J'adore Archicad 18 (merci patron)

Sinon Coulou bien sûr que mon humble Tuto est tout destiné à rejoindre l'armée des tuto bilbio3d !
J'en suis flaté. p-clin

cqld

**Christophe Fortineau** · **Christophe Fortineau** Ven 7 Nov 2014 - 10:39

Farkas a écrit:
Mais ...
- Impossible de coter les éléments 3D projetés directement dans le document 3D (je parle des cotes en longueur, pas les niveaux) ...

Chez moi ça passe nickel. waah

**nono.lerat** · **nono.lerat** Ven 7 Nov 2014 - 10:45

cqld a écrit:
nono.lerat a écrit:ça marche super bien y compris côtes horizontales !
je les ai mise sur mon étage et j'ai côté avec mon étage fantôme
comme CQLD à créé ses côtes altimétriques :

Sublime ton plan masse !
Sinon ok pour cote dynamique sur mon plan masse 3d direct ! Même pas peur !

J'adore Archicad 18 (merci patron)

Sinon Coulou bien sûr que mon humble Tuto est tout destiné à rejoindre l'armée des tuto bilbio3d !
J'en suis flaté.

cqld

merci,
effectivement, je viens de tester de mon côté, tout marche en cotations direct sur doc. 3D !
par contre 'as une idée sur l'ombre présente sur mes 2 maisons à droite ?
aucun élément 3D sur un étage supérieur qui pourrait apporter cette ombre ! Je sèche ! ou un bug !

**Farkas** · **Farkas** Ven 7 Nov 2014 - 11:08

nono.lerat a écrit:par contre, j'ai un soucis,
sur mes 2 dernières maisons à droite, j'ai le toit plus sombre que toutes les autres !

Très beau plan d'implantation ! Visiblement, le problème des cotes a été résolu, c'est une bonne nouvelle !

Je n'ai plus besoin de passer par un détail, donc je ne ferai pas de tuto. Le tien est déjà suffisamment explicite.

Concernant ton souci de toiture plus sombre, vérifie que tu n'as pas deux toitures qui se confondent à cet endroit-là. Quand on duplique un élément 3D sans le changer de place, les éléments projettent mutuellement leurs ombres sur l'autre et ça se transforme en volume étrangement sombre.

La question qui reste à se poser, les ombres portées, c'est très joli, mais ça oblige à afficher le terrain an 3D. quand ce terrain est plat, pas de triangulation, mais dès qu'on a du relief, on se retrouve avec une facettisation genre "diamant" et ça brouille le plan plus qu'autre chose arf

**Coulou** · **Coulou** Mer 12 Nov 2014 - 10:12

cqld a écrit:...
Sinon ok pour cote dynamique sur mon plan masse 3d direct ! Même pas peur !
J'adore Archicad 18 ...

Ok, je vais tester ça!!! bravo

cqld a écrit:...Sinon Coulou bien sûr que mon humble Tuto est tout destiné à rejoindre l'armée des tuto bilbio3d !
J'en suis flaté. ...

Voilà qui est fait!!

**Farkas** · **Farkas** Jeu 27 Nov 2014 - 17:17

Je viens de refaire le test en tentant de coter directement mon document 3D mais ça ne fonctionne pas à tous les coups ...
- si je clique sur une intersection entre deux éléments (le curseur se transforme en X), je peux coter
- si je clique sur un coin ou un point chaud (le curseur se transforme en crayon), rien ne se passe, impossible de coter ces points

Vous avez également ce problème ?

**Christophe Fortineau** · **Christophe Fortineau** Lun 1 Déc 2014 - 11:14

Farkas a écrit:Je viens de refaire le test en tentant de coter directement mon document 3D mais ça ne fonctionne pas à tous les coups ...
- si je clique sur une intersection entre deux éléments (le curseur se transforme en X), je peux coter
- si je clique sur un coin ou un point chaud (le curseur se transforme en crayon), rien ne se passe, impossible de coter ces points

Vous avez également ce problème ?

Pas de soucis du genre sur AC18 sur mon poste

**Archi43** · **Archi43** Lun 1 Déc 2014 - 22:50

J'ai déjà eu ce genre de problème.

J'avais trouvé une solution qui tien un peu du bidouillage, mais qui à aussi ses avantages :

Créer une feuille de travaille que j'ajoute par dessus le document 3D dans ma mise en page, et je cote à partir de point chaud.

**Christophe Fortineau** · **Christophe Fortineau** Mar 2 Déc 2014 - 15:41

Archi43 a écrit:J'ai déjà eu ce genre de problème.

J'avais trouvé une solution qui tien un peu du bidouillage, mais qui à aussi ses avantages :

Créer une feuille de travaille que j'ajoute par dessus le document 3D dans ma mise en page, et je cote à partir de point chaud.

Si ça c'est de la bidouille alors elle est astucieuse.
Je prends note !
+1
