bonjour,
j' aime bien le principe du plan de masse à partir d'un document 3d.
Je pense que ça fonctionne bien quand le terrain et la maison sont dans le bon sens comme dans mon 1 er exemple.
Là plus qu' à partir directement du doc 3d , rajouter les annotations, réseaux etc.... pour faire mon PCMI 2;
Par contre dans mon exemple 2 basé sur un vrai projet en ville ( construction de 2 maisons en valant division ). l'accès est sur ma gauche, le Nord en haut de ma feuille.
Quand je vais dessiner ma maison et juste ma maison j' aime pouvoir la tourner dans tous les sens pour l' implanter une fois celle-çi finie.
je me demande juste en fait si c'est pas plus simple de n'utiliser le document 3D que pour créer une vue dessin de la maison vue de dessus....et de faire tout le reste du plan de masse en 2d ?
pas clair tout ça....
Je vais mettre 3 imprime écrans.....

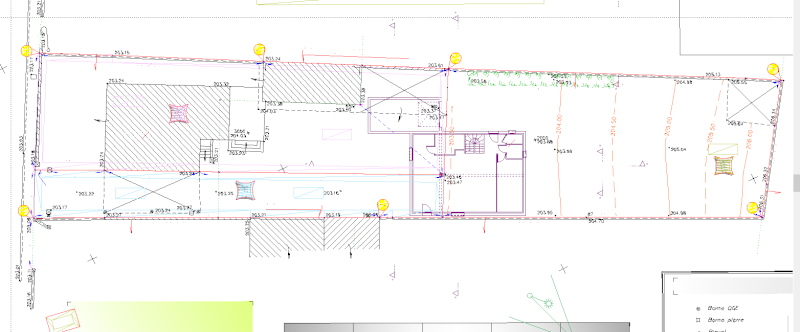

1 Plan de masse ( enfin le début ) en document 3d
![Plan de masse Masse_11](https://i.servimg.com/u/f38/17/52/09/30/th/masse_11.png)
1 plan de masse complet full 2D
![Plan de masse Masse_12](https://i.servimg.com/u/f38/17/52/09/30/th/masse_12.png)
Et ce que je me dis que je pourrais exploiter du doc 3D pour le mettre sur une feuille de travail pour l'exploiter dans mon PCMI 2 puis partir sur de la Full 2d....
![Plan de masse 2_d_ma10](https://i.servimg.com/u/f38/17/52/09/30/th/2_d_ma10.png)
j' aime bien le principe du plan de masse à partir d'un document 3d.
Je pense que ça fonctionne bien quand le terrain et la maison sont dans le bon sens comme dans mon 1 er exemple.
Là plus qu' à partir directement du doc 3d , rajouter les annotations, réseaux etc.... pour faire mon PCMI 2;
Par contre dans mon exemple 2 basé sur un vrai projet en ville ( construction de 2 maisons en valant division ). l'accès est sur ma gauche, le Nord en haut de ma feuille.
Quand je vais dessiner ma maison et juste ma maison j' aime pouvoir la tourner dans tous les sens pour l' implanter une fois celle-çi finie.
je me demande juste en fait si c'est pas plus simple de n'utiliser le document 3D que pour créer une vue dessin de la maison vue de dessus....et de faire tout le reste du plan de masse en 2d ?
pas clair tout ça....
Je vais mettre 3 imprime écrans.....
1 Plan de masse ( enfin le début ) en document 3d
![Plan de masse Masse_11](https://i.servimg.com/u/f38/17/52/09/30/th/masse_11.png)
1 plan de masse complet full 2D
![Plan de masse Masse_12](https://i.servimg.com/u/f38/17/52/09/30/th/masse_12.png)
Et ce que je me dis que je pourrais exploiter du doc 3D pour le mettre sur une feuille de travail pour l'exploiter dans mon PCMI 2 puis partir sur de la Full 2d....
![Plan de masse 2_d_ma10](https://i.servimg.com/u/f38/17/52/09/30/th/2_d_ma10.png)
- FarkasAdministrateurs
-
Humeur : C'est bon le sirop d'érable
Date d'inscription : 29/11/2012
Nombre de messages : 4419
Points : 8668
Age : 38
Localisation : Canada
Emploi : Architecte
Bonjour,
Je ne comprends pas vraiment où tu veux en venir ... Où est le problème exactement ?
Je ne comprends pas vraiment où tu veux en venir ... Où est le problème exactement ?
-------------------------------------------------------------------------------------------------------------------------
Farkas se prononce fɔʁkɔʃ
HackBook Pro -- MSI GP72VR 7RF -- Intel i7 7700HG -- Intel HD630 + GTX 1060 (4Go) -- Mac OS 11.5 / Windows 10
Alienware x17 R2 -- Intel i7 12700H -- 64 Go -- RTX 3080 Ti -- Windows 11
- Couloumodérateur
-
Humeur : Plus piquante que jamais
Date d'inscription : 29/06/2010
Nombre de messages : 9082
Points : 14132
Localisation : Luxembourg
Emploi : Dessinateur
Salut Yannick,
L'avantage du document 3D c'est d'avoir un dessin avec MàJ auto.
Si tu repasses avec une feuille de travail il n'y a plus d’intérêt à passer par le doc 3D, autant copier/coller une zone de sélection d'une "projection parallèle" en vue de dessus.
Pour moi, l'étape Doc 3D pour le plan masse intervient après avoir fini toute la modé 3D du projet.
L'avantage du document 3D c'est d'avoir un dessin avec MàJ auto.
Si tu repasses avec une feuille de travail il n'y a plus d’intérêt à passer par le doc 3D, autant copier/coller une zone de sélection d'une "projection parallèle" en vue de dessus.
Pour moi, l'étape Doc 3D pour le plan masse intervient après avoir fini toute la modé 3D du projet.
-------------------------------------------------------------------------------------------------------------------------
iMac 27' 2019 / MacOS 12.6 Monterey / Radeon Pro 575X 4 Go / 3,6 GHz Intel Core i9 / 32Go RAM / (non c'est moi qui est copié sur Chapi)
Moi aussi j'étais aventurier autrefois, et puis, j'ai pris une flèche dans le genou.
- yannickniortV.I.P.
-
Humeur : I7 5820K et nvidia GTX980
Date d'inscription : 02/04/2011
Nombre de messages : 1310
Points : 2688
Age : 51
Localisation : LYON
Emploi : dessinateur/métreur boxe
Ben en fait je sais pas pourquoi mais je me prends toujours la tête avec le plan de masse...
Entre l' import du DWG qui perd certaines données ( covadis ..) et le fait de tourner la maison et non le plan du terrain lui je l' oriente une bonne fois pour toute ) me perturbe....
Entre l' import du DWG qui perd certaines données ( covadis ..) et le fait de tourner la maison et non le plan du terrain lui je l' oriente une bonne fois pour toute ) me perturbe....
- FarkasAdministrateurs
-
Humeur : C'est bon le sirop d'érable
Date d'inscription : 29/11/2012
Nombre de messages : 4419
Points : 8668
Age : 38
Localisation : Canada
Emploi : Architecte
Je pense que je vais faire un tuto un jour ![sourire](/users/2813/51/05/40/smiles/2658351707.gif)
![sourire](/users/2813/51/05/40/smiles/2658351707.gif)
-------------------------------------------------------------------------------------------------------------------------
Farkas se prononce fɔʁkɔʃ
HackBook Pro -- MSI GP72VR 7RF -- Intel i7 7700HG -- Intel HD630 + GTX 1060 (4Go) -- Mac OS 11.5 / Windows 10
Alienware x17 R2 -- Intel i7 12700H -- 64 Go -- RTX 3080 Ti -- Windows 11
- yannickniortV.I.P.
-
Humeur : I7 5820K et nvidia GTX980
Date d'inscription : 02/04/2011
Nombre de messages : 1310
Points : 2688
Age : 51
Localisation : LYON
Emploi : dessinateur/métreur boxe
Avec plaisir..... sur un terrain pas trop complexe mais pas trop droit non plus ....sur un projet simple de pref....
- FarkasAdministrateurs
-
Humeur : C'est bon le sirop d'érable
Date d'inscription : 29/11/2012
Nombre de messages : 4419
Points : 8668
Age : 38
Localisation : Canada
Emploi : Architecte
Ceci dit, je n'ai toujours pas compris ta question de départ...
-------------------------------------------------------------------------------------------------------------------------
Farkas se prononce fɔʁkɔʃ
HackBook Pro -- MSI GP72VR 7RF -- Intel i7 7700HG -- Intel HD630 + GTX 1060 (4Go) -- Mac OS 11.5 / Windows 10
Alienware x17 R2 -- Intel i7 12700H -- 64 Go -- RTX 3080 Ti -- Windows 11
- yannickniortV.I.P.
-
Humeur : I7 5820K et nvidia GTX980
Date d'inscription : 02/04/2011
Nombre de messages : 1310
Points : 2688
Age : 51
Localisation : LYON
Emploi : dessinateur/métreur boxe
Oui j' imagine...
Ben en fait full 2d ou presque ou document 3D......
Ben en fait full 2d ou presque ou document 3D......
- FarkasAdministrateurs
-
Humeur : C'est bon le sirop d'érable
Date d'inscription : 29/11/2012
Nombre de messages : 4419
Points : 8668
Age : 38
Localisation : Canada
Emploi : Architecte
Mais on en parle déjà dans l'autre sujet que tu avais ouvert.
https://www.biblio3d.com/t8199p15-plan-de-masse
https://www.biblio3d.com/t8199p15-plan-de-masse
-------------------------------------------------------------------------------------------------------------------------
Farkas se prononce fɔʁkɔʃ
HackBook Pro -- MSI GP72VR 7RF -- Intel i7 7700HG -- Intel HD630 + GTX 1060 (4Go) -- Mac OS 11.5 / Windows 10
Alienware x17 R2 -- Intel i7 12700H -- 64 Go -- RTX 3080 Ti -- Windows 11
- yannickniortV.I.P.
-
Humeur : I7 5820K et nvidia GTX980
Date d'inscription : 02/04/2011
Nombre de messages : 1310
Points : 2688
Age : 51
Localisation : LYON
Emploi : dessinateur/métreur boxe
oui je sais ..mais le sujet me pertube...
Mais je crois que j' ai trouvé la réponse...
je fais full 3 d et je fais une rotation de mon document 3D quand je passe au plan de masse pour le mettre dans le sens qui m' arrange sans m" occuper de mon plan RDC et étage...
Mais je crois que j' ai trouvé la réponse...
je fais full 3 d et je fais une rotation de mon document 3D quand je passe au plan de masse pour le mettre dans le sens qui m' arrange sans m" occuper de mon plan RDC et étage...
- FarkasAdministrateurs
-
Humeur : C'est bon le sirop d'érable
Date d'inscription : 29/11/2012
Nombre de messages : 4419
Points : 8668
Age : 38
Localisation : Canada
Emploi : Architecte
Mais où est le problème avec la rotation ?
Garde la même orientation pour tout, je ne vois pas où est le problème...
![huh](/users/2813/51/05/40/smiles/1770321058.gif)
Garde la même orientation pour tout, je ne vois pas où est le problème...
-------------------------------------------------------------------------------------------------------------------------
Farkas se prononce fɔʁkɔʃ
HackBook Pro -- MSI GP72VR 7RF -- Intel i7 7700HG -- Intel HD630 + GTX 1060 (4Go) -- Mac OS 11.5 / Windows 10
Alienware x17 R2 -- Intel i7 12700H -- 64 Go -- RTX 3080 Ti -- Windows 11
- yannickniortV.I.P.
-
Humeur : I7 5820K et nvidia GTX980
Date d'inscription : 02/04/2011
Nombre de messages : 1310
Points : 2688
Age : 51
Localisation : LYON
Emploi : dessinateur/métreur boxe
Porte de garage en bas à gauche dans le plan RDC et sur le côté gauche sur le plan de masse avec rotation à 90°......par exemple, tu passes d'un sens pour tes plans architecte à à un autre pour l' implantation....mais si ça se trouve c'est ds ma tete..je testerais ce week end...
- FarkasAdministrateurs
-
Humeur : C'est bon le sirop d'érable
Date d'inscription : 29/11/2012
Nombre de messages : 4419
Points : 8668
Age : 38
Localisation : Canada
Emploi : Architecte
D'une manière générale, je ne te conseille pas trop de changer les orientations de tes différents plans, ça embrouille la compréhension du projet. Toi tu le connais par cœur mais celui qui ne l'a jamais vu s'y retrouvera moins facilement que toi.
Ensuite, si tu tiens absolument à avoir une orientation différente de ton bâtiment sur ton plan masse, choisis la bonne orientation directement dans ton axonométrie vue du dessus avant de générer ton document 3D.
Ensuite, si tu tiens absolument à avoir une orientation différente de ton bâtiment sur ton plan masse, choisis la bonne orientation directement dans ton axonométrie vue du dessus avant de générer ton document 3D.
-------------------------------------------------------------------------------------------------------------------------
Farkas se prononce fɔʁkɔʃ
HackBook Pro -- MSI GP72VR 7RF -- Intel i7 7700HG -- Intel HD630 + GTX 1060 (4Go) -- Mac OS 11.5 / Windows 10
Alienware x17 R2 -- Intel i7 12700H -- 64 Go -- RTX 3080 Ti -- Windows 11
- yannickniortV.I.P.
-
Humeur : I7 5820K et nvidia GTX980
Date d'inscription : 02/04/2011
Nombre de messages : 1310
Points : 2688
Age : 51
Localisation : LYON
Emploi : dessinateur/métreur boxe
à ok je vois ce que tu veux dire... je testerais
- yannickniortV.I.P.
-
Humeur : I7 5820K et nvidia GTX980
Date d'inscription : 02/04/2011
Nombre de messages : 1310
Points : 2688
Age : 51
Localisation : LYON
Emploi : dessinateur/métreur boxe
et voilà à tête reposée c'est plus simple.....
Je poste un imprime écran qui illustre mieux mon soucis....
J'ai ma maison "en référence tracé" et mon plan géomètre directement tiré du PDF que je vais exploiter pour faire mon plan de masse car il est bien propre....
Par contre on voit que la maison que je souhaite implanter en limite de propriété , garage face à l' accès ( normal..) et en recul de 5 m n'est pas du tout bien positionnée par rapport à mon sens de dessin...
Je souhaite conserver mon plan de masse dans ce sens car il est super comme ça...Je veux placer ma maison dessus comme je le souhaite et non l'inverse.....
Et là je beug.......
![Plan de masse Masse_13](https://i.servimg.com/u/f38/17/52/09/30/th/masse_13.png)
![Plan de masse Masse_13](https://i.servimg.com/u/f38/17/52/09/30/masse_13.png)
Au fait merci pour toutes les réponses super rapides....
Je poste un imprime écran qui illustre mieux mon soucis....
J'ai ma maison "en référence tracé" et mon plan géomètre directement tiré du PDF que je vais exploiter pour faire mon plan de masse car il est bien propre....
Par contre on voit que la maison que je souhaite implanter en limite de propriété , garage face à l' accès ( normal..) et en recul de 5 m n'est pas du tout bien positionnée par rapport à mon sens de dessin...
Je souhaite conserver mon plan de masse dans ce sens car il est super comme ça...Je veux placer ma maison dessus comme je le souhaite et non l'inverse.....
Et là je beug.......
![Plan de masse Masse_13](https://i.servimg.com/u/f38/17/52/09/30/th/masse_13.png)
![Plan de masse Masse_13](https://i.servimg.com/u/f38/17/52/09/30/masse_13.png)
Au fait merci pour toutes les réponses super rapides....
- FarkasAdministrateurs
-
Humeur : C'est bon le sirop d'érable
Date d'inscription : 29/11/2012
Nombre de messages : 4419
Points : 8668
Age : 38
Localisation : Canada
Emploi : Architecte
Si j'étais à ta place, je retournerais tout le projet (la maison) pour qu'il soit dans le sens de ton plan d'implantation.
Tu peux faire cette manip en activant tous les calques et en faisant une rotation de tout directement en 3D. Après il ne te restera plus qu'à sélectionner tes éléments 2D étage par étage mais vu la taille du projet ça sera pas long![clindoeil](/users/2813/51/05/40/smiles/3844568069.png)
Tu peux faire cette manip en activant tous les calques et en faisant une rotation de tout directement en 3D. Après il ne te restera plus qu'à sélectionner tes éléments 2D étage par étage mais vu la taille du projet ça sera pas long
![clindoeil](/users/2813/51/05/40/smiles/3844568069.png)
-------------------------------------------------------------------------------------------------------------------------
Farkas se prononce fɔʁkɔʃ
HackBook Pro -- MSI GP72VR 7RF -- Intel i7 7700HG -- Intel HD630 + GTX 1060 (4Go) -- Mac OS 11.5 / Windows 10
Alienware x17 R2 -- Intel i7 12700H -- 64 Go -- RTX 3080 Ti -- Windows 11
- yannickniortV.I.P.
-
Humeur : I7 5820K et nvidia GTX980
Date d'inscription : 02/04/2011
Nombre de messages : 1310
Points : 2688
Age : 51
Localisation : LYON
Emploi : dessinateur/métreur boxe
Là justement dans ce cas précis et qui est je dirais le cas le plus courant dans ma boite ( construction d'une maison individuelle sur un terrain issu d'une division ou sur un lotissement..).
le plus simple est de générer un document 3D. de ne garder que les calques concernant la maison vue de dessus.
De mettre ça dans une feuille de travail, puis copier/coller et venir tranquilou le positionner sur mon terrain là où je veux .... ( en prenant soin de mettre tout les éléments dans le même calque pour pouvoir facilement sélectionner et déplacer au besoin...)
je me retrouve avec 1 calque "maison plan de masse", 1 calque "plan géomètre ", 1 calque "2 D masse" par exemple où je met tout le reste pour simplifier au max la gestion des calques en créant une combinaison de calque " Plan de masse".
En fait j' avoue que je verrais bien ça comme ça...
ça me permet de dessiner ma maison dans le sens qui m'arrange et le plus lisible pour clients, artisans, etc....
Et d'avoir un plan de masse dans le sens de la marche et redressé pour avoir une limite sur laquelle je m' implante bien droite....
le plus simple est de générer un document 3D. de ne garder que les calques concernant la maison vue de dessus.
De mettre ça dans une feuille de travail, puis copier/coller et venir tranquilou le positionner sur mon terrain là où je veux .... ( en prenant soin de mettre tout les éléments dans le même calque pour pouvoir facilement sélectionner et déplacer au besoin...)
je me retrouve avec 1 calque "maison plan de masse", 1 calque "plan géomètre ", 1 calque "2 D masse" par exemple où je met tout le reste pour simplifier au max la gestion des calques en créant une combinaison de calque " Plan de masse".
En fait j' avoue que je verrais bien ça comme ça...
ça me permet de dessiner ma maison dans le sens qui m'arrange et le plus lisible pour clients, artisans, etc....
Et d'avoir un plan de masse dans le sens de la marche et redressé pour avoir une limite sur laquelle je m' implante bien droite....
- FarkasAdministrateurs
-
Humeur : C'est bon le sirop d'érable
Date d'inscription : 29/11/2012
Nombre de messages : 4419
Points : 8668
Age : 38
Localisation : Canada
Emploi : Architecte
Houlà... j'ai encore du mal à te suivre et ça me paraît bien compliqué pour si peu.
Quant au sens le plus lisible, c'est toi qui le détermines au départ, peu importe dans quel sens tu regardes ton bâtiment, du moment que les textes sont à l'endroit et qu'on y retrouve une rose des vents ![clindoeil](/users/2813/51/05/40/smiles/3844568069.png)
![huh](/users/2813/51/05/40/smiles/1770321058.gif)
![clindoeil](/users/2813/51/05/40/smiles/3844568069.png)
-------------------------------------------------------------------------------------------------------------------------
Farkas se prononce fɔʁkɔʃ
HackBook Pro -- MSI GP72VR 7RF -- Intel i7 7700HG -- Intel HD630 + GTX 1060 (4Go) -- Mac OS 11.5 / Windows 10
Alienware x17 R2 -- Intel i7 12700H -- 64 Go -- RTX 3080 Ti -- Windows 11
- yannickniortV.I.P.
-
Humeur : I7 5820K et nvidia GTX980
Date d'inscription : 02/04/2011
Nombre de messages : 1310
Points : 2688
Age : 51
Localisation : LYON
Emploi : dessinateur/métreur boxe
ben en fait tu as forcément un sens quand même , enfin je pense mais je peux me tromper
Il faut que le client comprenne sans tourner la tête....
Par exemple celui que je viens de prendre sur internet à l'instant , pour d' entrée et de garage en bas.
De suite lisible, je n' arrive pas à me mettre en tête que je devrais par exemple lui faire faire une rotation à lui plutot qu' au plan de masse...
![Plan de masse Rdc110](https://i.servimg.com/u/f38/17/52/09/30/th/rdc110.png)
Il faut que le client comprenne sans tourner la tête....
Par exemple celui que je viens de prendre sur internet à l'instant , pour d' entrée et de garage en bas.
De suite lisible, je n' arrive pas à me mettre en tête que je devrais par exemple lui faire faire une rotation à lui plutot qu' au plan de masse...
![Plan de masse Rdc110](https://i.servimg.com/u/f38/17/52/09/30/th/rdc110.png)
- yannickniortV.I.P.
-
Humeur : I7 5820K et nvidia GTX980
Date d'inscription : 02/04/2011
Nombre de messages : 1310
Points : 2688
Age : 51
Localisation : LYON
Emploi : dessinateur/métreur boxe
Tu as un exemple avoir imprime écran sur un projet basique ?
RDC seul puis plan de masse ?
ça sera plus simple pour mon petit cerveau....
RDC seul puis plan de masse ?
ça sera plus simple pour mon petit cerveau....
- FarkasAdministrateurs
-
Humeur : C'est bon le sirop d'érable
Date d'inscription : 29/11/2012
Nombre de messages : 4419
Points : 8668
Age : 38
Localisation : Canada
Emploi : Architecte
Là je n'ai rien sous la main car tous les dossiers sont au bureau, mais je ferai un tuto avec un exemple simple quand j'aurai plus de temps.
-------------------------------------------------------------------------------------------------------------------------
Farkas se prononce fɔʁkɔʃ
HackBook Pro -- MSI GP72VR 7RF -- Intel i7 7700HG -- Intel HD630 + GTX 1060 (4Go) -- Mac OS 11.5 / Windows 10
Alienware x17 R2 -- Intel i7 12700H -- 64 Go -- RTX 3080 Ti -- Windows 11
- yannickniortV.I.P.
-
Humeur : I7 5820K et nvidia GTX980
Date d'inscription : 02/04/2011
Nombre de messages : 1310
Points : 2688
Age : 51
Localisation : LYON
Emploi : dessinateur/métreur boxe
Super je pense en effet que ça peut me servir à moi et à beaucoup d'autres....
Je met en imprime écran mon implantation faite à la va vite pour montrer comment je fais d'habitude....
La maison est issue d'une" feuille de travail", issue du "document 3d".
Mais somme toute manip super rapide à faire et rotation et positionnement de la maison surper rapide à faire aussi
![Plan de masse Implan10](https://i.servimg.com/u/f38/17/52/09/30/th/implan10.png)
Je met en imprime écran mon implantation faite à la va vite pour montrer comment je fais d'habitude....
La maison est issue d'une" feuille de travail", issue du "document 3d".
Mais somme toute manip super rapide à faire et rotation et positionnement de la maison surper rapide à faire aussi
![Plan de masse Implan10](https://i.servimg.com/u/f38/17/52/09/30/th/implan10.png)
- Couloumodérateur
-
Humeur : Plus piquante que jamais
Date d'inscription : 29/06/2010
Nombre de messages : 9082
Points : 14132
Localisation : Luxembourg
Emploi : Dessinateur
Ce n'est peut-être pas ce que tu cherches Yannick mais je tente ...
Pour ton plan Étage courant ou le Plan Masse tu peux utiliser la fonction "Rotation Orientation", c'est comme si tu faisais une rotation à ton écran sans toucher à l’implantation propre de ton projet.
Avec une bonne gestion des Dessins Placés ça marche très bien.
Pour ton plan Étage courant ou le Plan Masse tu peux utiliser la fonction "Rotation Orientation", c'est comme si tu faisais une rotation à ton écran sans toucher à l’implantation propre de ton projet.
Avec une bonne gestion des Dessins Placés ça marche très bien.
-------------------------------------------------------------------------------------------------------------------------
iMac 27' 2019 / MacOS 12.6 Monterey / Radeon Pro 575X 4 Go / 3,6 GHz Intel Core i9 / 32Go RAM / (non c'est moi qui est copié sur Chapi)
Moi aussi j'étais aventurier autrefois, et puis, j'ai pris une flèche dans le genou.
- yannickniortV.I.P.
-
Humeur : I7 5820K et nvidia GTX980
Date d'inscription : 02/04/2011
Nombre de messages : 1310
Points : 2688
Age : 51
Localisation : LYON
Emploi : dessinateur/métreur boxe
Bonjour,
Oui à voir. je vais creuser tout ça ....
Je met un imprime écran de ce que j' ai fais ce week end, c'est un projet fictif.... entrainement juste
ben ça matin on dirait que l' on ne peut pas joindre de fichier...
Oui à voir. je vais creuser tout ça ....
Je met un imprime écran de ce que j' ai fais ce week end, c'est un projet fictif.... entrainement juste
ben ça matin on dirait que l' on ne peut pas joindre de fichier...
- Couloumodérateur
-
Humeur : Plus piquante que jamais
Date d'inscription : 29/06/2010
Nombre de messages : 9082
Points : 14132
Localisation : Luxembourg
Emploi : Dessinateur
yannickniort a écrit:ben ça matin on dirait que l' on ne peut pas joindre de fichier...
![Plan de masse 273928Orientation](https://2img.net/r/hpimg11/pics/273928Orientation.jpg)
Bah si ...
![hmm](/users/2813/51/05/40/smiles/212924.gif)
-------------------------------------------------------------------------------------------------------------------------
iMac 27' 2019 / MacOS 12.6 Monterey / Radeon Pro 575X 4 Go / 3,6 GHz Intel Core i9 / 32Go RAM / (non c'est moi qui est copié sur Chapi)
Moi aussi j'étais aventurier autrefois, et puis, j'ai pris une flèche dans le genou.
- Contenu sponsorisé
Page 1 sur 3 • 1, 2, 3
Sujets similaires
Créer un compte ou se connecter pour répondre
Vous devez être membre pour répondre.
Page 1 sur 3
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
