@tist il va falloir fournir un effort sur tes axes, c'était le bazar !
La définition des courbes de lames est très généreuse, et retirer l'extrusion sur si peux d'épaisseur. Tu pourrais les simplifier pour gagner en fluidité.



Donc j'ai remodifié la structure de ton composant.
J'ai modifié les axes.
J'ai éclaté l'interrupteur et fait des groupes pour chaque bouton...
Pour les besoins de la démonstration il y a une copie de l'interrupteur à extérieur et je l'ai agrandi pour les besoins de la vidéo.

Quelques formules plus tard :

Bouton éclaircir de 15°
Bouton assombrir de 15°
Bouton monter de 33%
Bouton descendre de 33%
Bouton monter complètement et assombrir à 100%
Bouton descendre complètement et assombrir à 100%

Le temps des animations est fonction de la position avant déclenchement.




Lien vers le fichier au format SU 2017

https://www.simjoubert.com/biblio3D/gif/test_BSO_SU2017.skp



On pourrait améliorer encore en animant la transition de la rotation de celle en cours de déploiement.

En fait les axes je n'y touche pas sauf dans un composant dynamique mais sinon je n'y ai jamais touché car je ne maitrise pas et je ne comprend pas l'intérêt sauf pour les composants dynamiques.
Donc ils doivent se mettre comme ils ont envie .
Je ne comprends pas ce que tu veux dire par simplifier. J'ai recréé le prifil de la lame en 2D puis j'ai "poussé/tiré", bêtement, peut-être trop bêtement
Je ne demandais pas autant de complexité dans les mouvement, tu t'es vraiment embêté là mais tu aimes ça j'ai l'impression, ces défis un peu complexe pour les gens normaux .
Pour simplifier, un appui sur l'interrupteur (global, car s'il faut zoomer pour cliquer c'est pas pratique) ça baisse les lames une par une puis à la fin ça les pivotent de 90° et un autre appui permet de faire l'inverse. En mode manuel, le BSO est soit ouvert soit fermé généralement, parfois les lames baissées totalement et à l'horizontale pour avoir un peu de luminosité mais c'est plus rare.
Je pense que tu as fais ça dans ce sens car ce n'est pas possible d'avoir un clic et tant de mouvements séquentiels et je comprends.
Une vraie usine à gaz toutes tes formules
Toujours aussi impressionnant

Hello
Sketchup a du mal à gérer beaucoup d'arrêtes. Donc il faut simplifier les géométries qui ne le nécessite pas.
Le fait d'extruder les lames cela duplique le nombre d'arrêtes pour un objet très très fin (donc inutile), chaque courbes est de tes lames comportent un grand nombre de segment cela pourrait être réduit sans perte de rendu visuel.

L'idée des boutons simple fonction était un peu challenge ! Mais tu peux simplifier à ta guise.
Il y adieux paramètres d'animation :

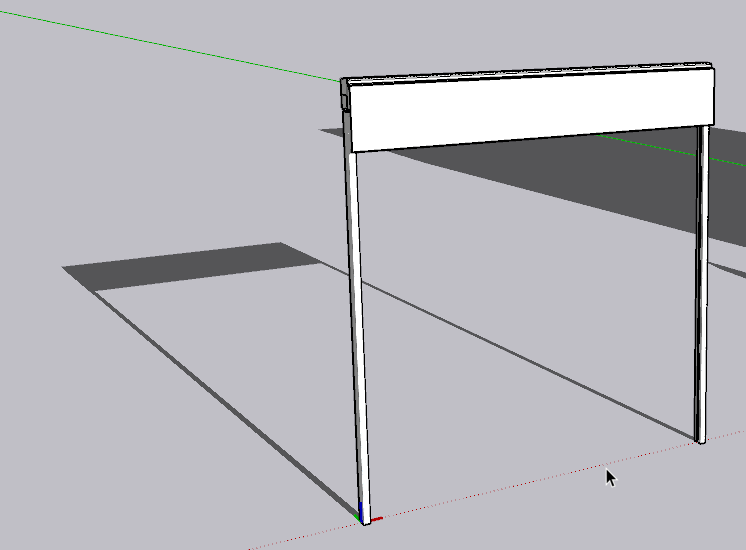

anim_RotX pour la rotation des lames, de 0 à 90.
anim_Z pour la montée et descente des persiennes, de 0 à 1000.

Tu peux éventuellement ne garder qu'un clic sur le store ou sur un gros bouton ou...
ici le clic est sur le composant BSO directement

Code:


ANIMATECUSTOM("anim_Z",time_z,50,50,target_z);ANIMATECUSTOM("anim_ROTX",2,50,50,0,0,90);SET(anim_index,1,2,3)


1er clic je descent lame ouverte,
2eme clic je ferme les lames,
3eme clic je rouvre les lames et je remonte

Pour éviter un délai animation inutile dans le mouvement sur z nul au deuxième clic je créer un index "anim_index" (1,2 ou 3)
Une valeur cible choisie dans une liste selon l'index et une valeur de durée d'animation également choisie dans une liste selon la valeur de l'index.

Je suis incapable de changer un seul truc dans tes milliards de formules de ce seul composant dynamique.
J'ai bien compris qu'il n'y a que 2 paramètres d'animations mais je ne touche à rien
L'animation que tu as faites dans ton dernier post est parfaite même si c'est saccadé.

Hello @tist

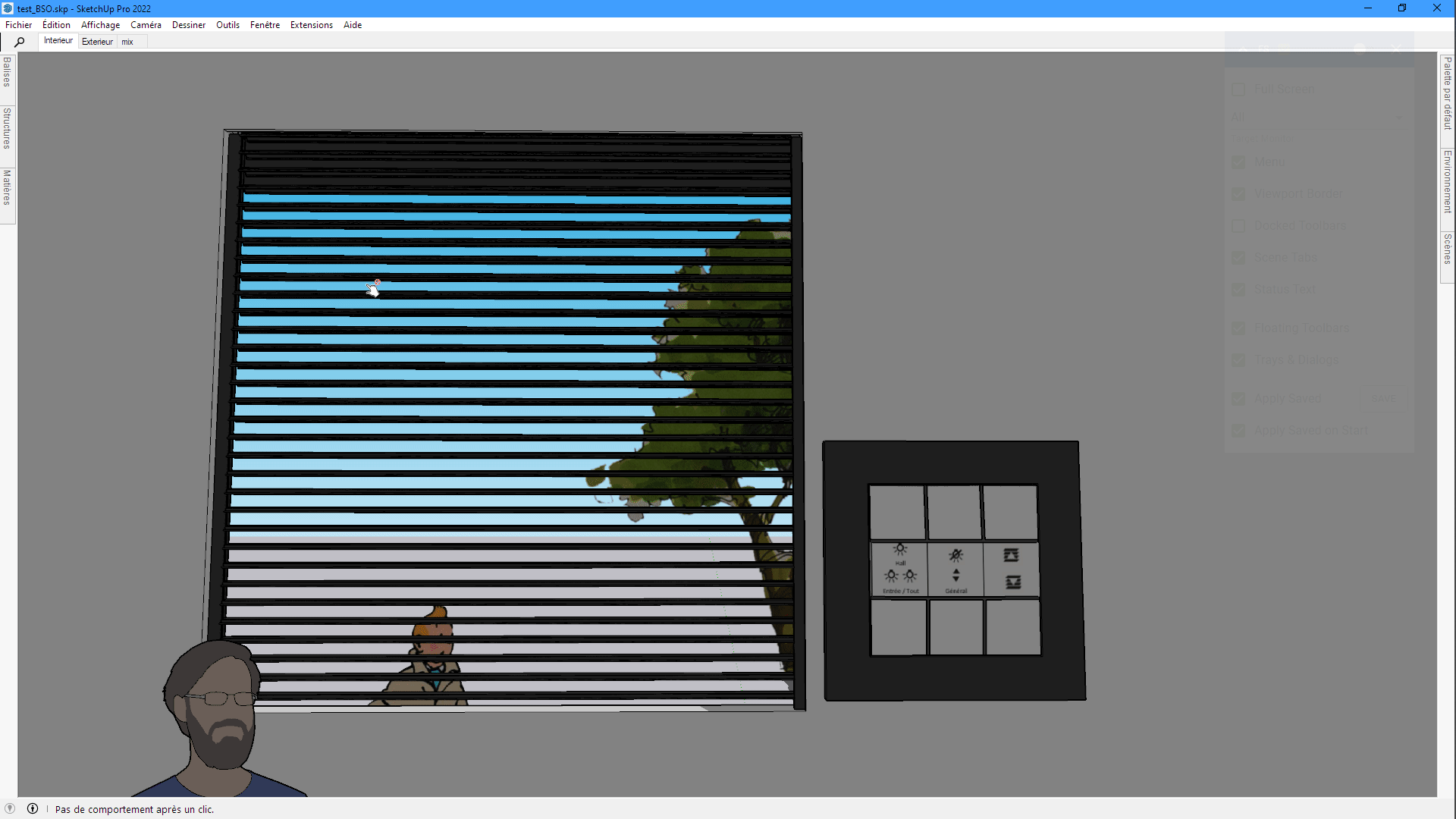

Une version 3 avec commandes intégrées.
Cette version est "responsive" mise à l'échelle possible avec calcule du nombre de lames et hauteur de la plaque d'habillage.

Ah c'est pas mal les commandes qui s'affichent lorsqu'on clic sur le composant.

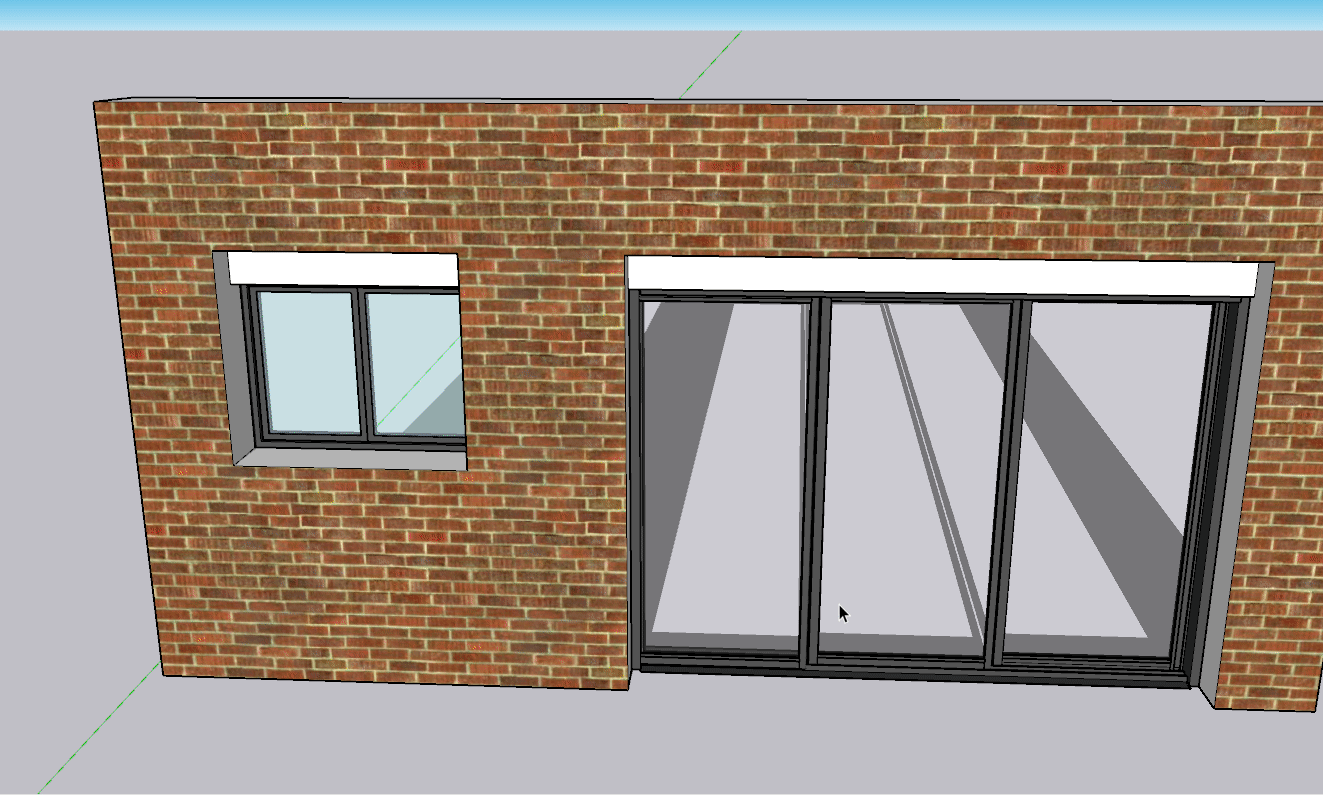

Par contre j'ai toujours un problème, c'est que ce BSO est placé derrière une vitre fixe donc je ne peux pas l'ouvrir pour cliquer sur le composant.
Y a t-il moyen de mettre ces gros raccourcis lorsqu'on clic sur un des 2 interrupteurs de mon hall (ceux présents dans mon fichier initial) ?
C'est normal aussi que le fichier le fonctionne pas chez moi :



Et j'ai vu aussi que tu en as profité pour ajouter encore une caractéristique à ce composant au niveau du redimensionnement
C'est d'ailleurs plus ça que tu fais avec les composants dynamiques je crois.
Moi je ne me sert que des composants dynamiques pour faire de l'animation

Merci pour le temps passé

Hello @tist

C'est un composant et pas un model !
Il faut donc l'importer et non l'ouvrir !

Voici une version 4 avec inter interieur paramétrable.
Paramètre d'offset des boutons intérieur pour dépasser la fenêtre, et pouvoir interagir dessus.

Le clic sur l'inter affiche les commandes.





Je pense qu'on est bon là ! (Surtout moi )

Oui je pense que c'est bon pour toi
Tu parles que en anglais dans 3D Warehouse ?

Merci pour ton aide et ravi de t'avoir trouvé un défi mais pas encore trop compliqué apparemment

A plus et bonnes fêtes

3DWarhousse est une plateforme internationale, je me dis qu'i faut jouer le jeu.
Mes composants trouveront surement un plus large publique. Et j'exerce mon anglais.
Je ne le fais que depuis peu.
Cependant je commente mes codes en français ! (Je peux ainsi me relire plus facilement).

Un mouvement complexe n'est qu'une somme de mouvements simples.
Il faut déchiffrer et tenter de trouver ensuite la bonne équation !
Comme Galilée qui a décrit l'orbite de Vénus en 1610.
Mais je ne suis pas Galilée et ce ne sont que des composants, restons modeste !

Bonne fin d'année également.
La lumière du jour s'allonge de nouveau, bientôt ton BSO en action !

cool , beau travail Simon @simjoubert
j'utilisais pas mal ce type de menu , mais ca alourdi vite un projet lorsque c'est répétitif , j'ai basculé sur le plugin de curic , un exemple de composant que j'ai fait il y a plus de 10 ans

@simjoubert
Salut,
J'ai un problème pour remettre ce composant dans mon modèle car les tailles ont été modifiées et je ne peux changer que la largeur.
Les coulisses et le cache de devant ne peuvent pas être modifiés en hauteur.

Une solution ?

Et pour l'anglais, oui je comprends, il y a sans doute beaucoup plus d'anglophone que de francophone.

Il faut utiliser l’outil échelle ou saisir les dimensions dans le composant racine BSO
Tu as bien importer et pas ouvrir ?

Quand j’élargis avec les poignées de redimensionnement ça reste mais pas en hauteur.
Oui j’ai bien importer et non ouvert le modèle.
Et je pense que je ne peux pas mettre les coulisses et le cache du modèle non dynamique.
Je vais chercher l’endroit où entrer directement les dimensions aussi

Les dimensions sont dans BSO LENX pour la largeur et LENZ pour la hauteur

C'est bon pour les dimensions du BSO
Maintenant le dernier problème est l'interrupteur, j'ai pu le baisser facilement mais pour le X et pour le Y, il y a une formule, encore
Là il est caché derrière le placo
L'intérêt, le miens en tous cas, est de commander ce BSO avec les interrupteurs entourés en rouge.
Est-ce que on peut positionner ton interrupteur en doublon sans que ça se voit derrière les miens ou est-ce qu'il faut absolument reconfigurer les commandes ?

Hello @« tist »
C’est bien la peine que je fasse des vidéos!

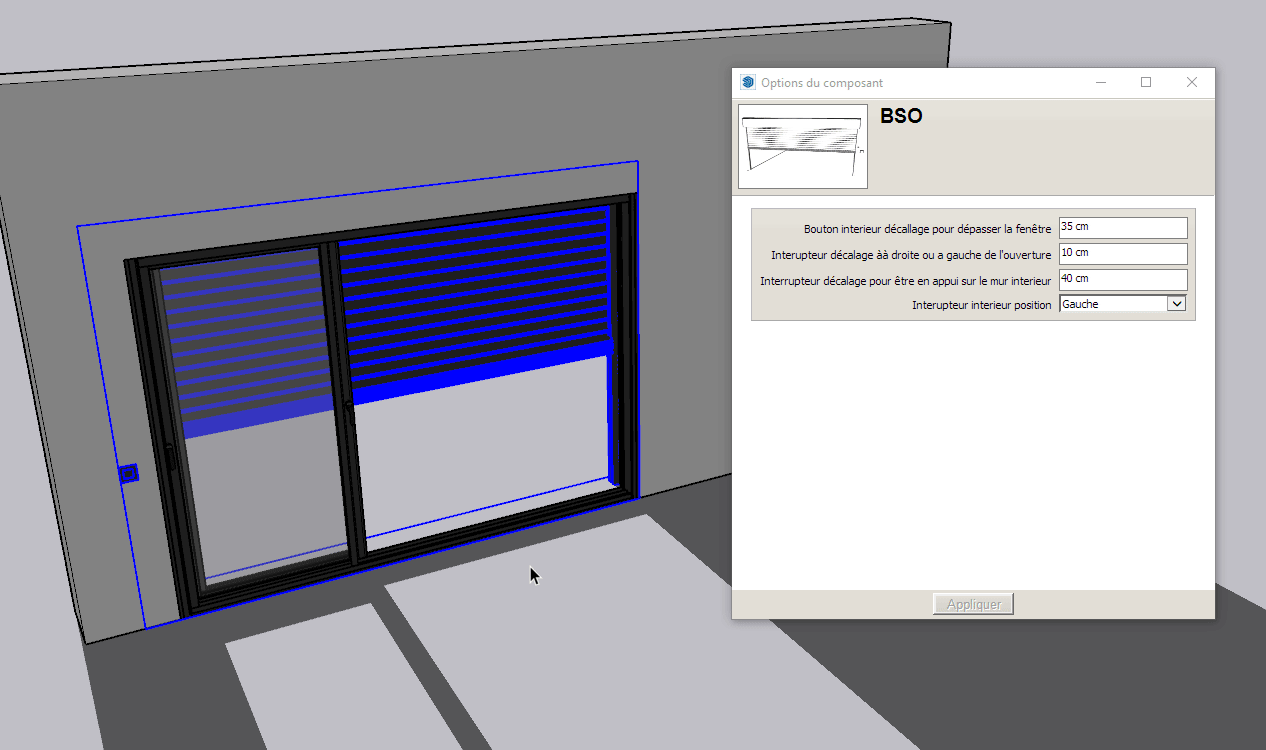

Les options de l’interrupteur sont dans la boite d’options du composant !

En effet, j'ai trouvé ces options.
Je suis un peu perdu dans tout ça désolé.
J'ai réussi à le mettre derrière un de 2 interrupteur mais le rendu n'est pas extra car le mien n'est pas plat sur le dessus. C'est pas grave ça.
Les commandes roses ne sont pas paramétrables si ?
C'est à dire de les mettre à côté de l'interrupteur qu'on active et modifier leur taille ?

La taille est calculée selon selon le résultat de la comparaison hauteur/4>largeur/2.75 dans BSO bt_size
La position est dans lenx de chaque bouton
Avec un ajout si copy=1

Ok, j'ai réussi à modifier leur taille et leur position mais sans formule, en modifiant les coordonnées de x, y et z, un par un.
Ca fonctionne mais les boutons sont toujours visibles maintenant, il faudrait que j'arrive à reconfigurer le "SET" de l'inter pour afficher/cacher les 6 commandes)

Merci Simon et désolé de ne pas toujours suivre à lettre ce que tu me dis

Bon réveillon

Hello Tist Bonne année

Code:

OnClick SET("parent!bt_show",1)

Salut Simon et bonne année également.
C'est déjà ce code qui est indiqué dans "inter"
J'ai dû modifier quelque chose en changeant l'emplacement des commandes et j'ai aussi enlevé la copie.
